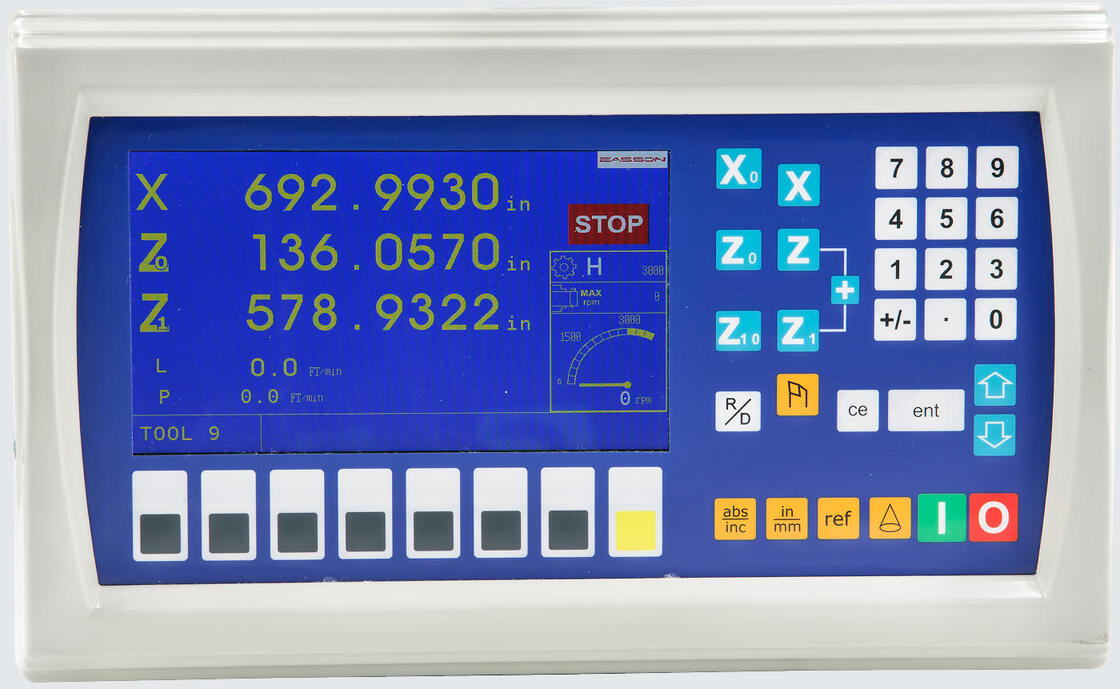

Easson ES-14B Sistem Pembacaan Digital Kecepatan Konstan Bubut 3 Sumbu

Pengenalan Produk

ItuSistem Pembacaan Digital Bubut Kecepatan Konstan Easson ES-14Badalah DRO LCD profesional yang dirancang khusus untukaplikasi pemesinan bubut presisi.

Tidak seperti pembacaan digital tradisional yang hanya menampilkan posisi sumbu, ES-14B terintegrasikontrol kecepatan spindel, pemantauan kecepatan pemotongan permukaan linier, dan umpan balik encoder, memungkinkan operator mempertahankan kondisi pemesinan yang optimal selama operasi pembubutan.

Sistem mendukungkontrol kecepatan permukaan konstan (CSS)., memungkinkan kecepatan spindel menyesuaikan secara otomatis sesuai dengan diameter benda kerja selama pemesinan. Hal ini memastikan kecepatan potong tetap konstan, sehingga meningkatkan kualitas permukaan akhir dan masa pakai alat.

Keluaran DRO ES-14B aSinyal kontrol 0–10V ke inverter spindel, memungkinkan pengaturan langsung kecepatan putaran spindel untuk keduanyamode kontrol otomatis dan manual.

Dengan fungsi khusus mesin bubut cerdas sepertiPenjumlahan sumbu Z, memori offset pahat, dan peralihan tampilan radius/diameter, ES-14B secara signifikan meningkatkan efisiensi pemesinan dan mengurangi kesalahan operator.

Dirancang untuk lingkungan industri, sistem DRO mematuhi standar internasionalstandar EMC, memastikan pengoperasian yang andal di bengkel peralatan mesin.

Fitur Utama

Kontrol Kecepatan Permukaan Konstan (CSS)

Sistem pembacaan digital ES-14B secara otomatis menyesuaikan kecepatan spindel berdasarkan diameter sumbu X saat ini untuk mempertahankan kecepatan pemotongan yang konstan selama operasi pembubutan.

Fitur ini meningkatkan:

• efisiensi pemesinan

• stabilitas pemotongan

• umur alat

• kualitas permukaan akhir

Tombol & Tombol Fungsi Utama

Kontrol RPM Otomatis dan Manual

DRO menyediakan dua mode kontrol spindel:

Mode RPM OTOMATIS

Kecepatan spindel dikontrol secara otomatis sesuai dengan presetkecepatan potong permukaan linier.

Mode RPM MANUAL

Kecepatan spindel dikontrol menggunakan kenop penyesuaian kecepatan DRO.

Sistem kontrol yang fleksibel ini memungkinkan operator memilih mode pengoperasian yang paling sesuai tergantung pada tugas pemesinan.

Kontrol Inverter Spindel 0–10V

Keluaran ES-14B aSinyal kontrol analog 0-10Vlangsung ke inverter spindel, memungkinkan kontrol elektronik kecepatan spindel yang presisi.

Hal ini memungkinkan integrasi tanpa batas dengan sistem penggerak mesin bubut modern.

Tampilan Kecepatan Pemotongan Permukaan Linier

DRO langsung menampilkankecepatan potong linier (m/mnt)selama pemesinan, memungkinkan operator memantau kondisi pemotongan secara real time.

Fungsi Penjumlahan Sumbu Z dan Z1

Untuk mesin bubut besar yang dilengkapi dengan dua skala memanjang, penyangga ES-14Bpenjumlahan sumbu, memungkinkan pembacaan sumbu Z dan Z1 digabungkan dan ditampilkan sebagai satu nilai.

Ini meningkatkan akurasi posisi alat.

Aplikasi

Sistem DRO Kecepatan Konstan ES-14B banyak digunakan di:

• pemesinan bubut presisi

• bengkel pemotongan logam

• pembuatan cetakan

• permesinan komponen otomotif

• putaran komponen dirgantara

• manufaktur mekanik umum

Spesifikasi Teknis

Peralatan Pengujian EMC

Untuk memastikan semua produk Easson DRO dapat lulus spesifikasi standar EMC standar, kami memiliki satu set lengkap penguji kekebalan esd tes EMC.

Tes Penuaan

Uji penuaan dapat memverifikasi produk dari proses, desain, material dan aspek lainnya cacat atau tidak. Kita dapat menggunakan pengujian ini dengan segera merevisi desain produk untuk meningkatkan kualitas produk dan masa pakai.

Sistem Pembacaan Digital

Parameter dasar dalam ES-14B disertakan seperti di bawah ini:

Definisi Pin Port Kontrol Sinyal ES14B CS (DB9).

Keterangan / Catatan Pengkabelan

• Koneksi inverter:Pin1dan Sematkan2

• Koneksi gigi Tinggi/Rendah:Pin8dan Sematkan9

• Koneksi sensor sakelar RPM:Pin6, Sematkan7, Sematkan9

• Easson CS DRO mendukung sensor PNP tipe terbuka normal 5V.
