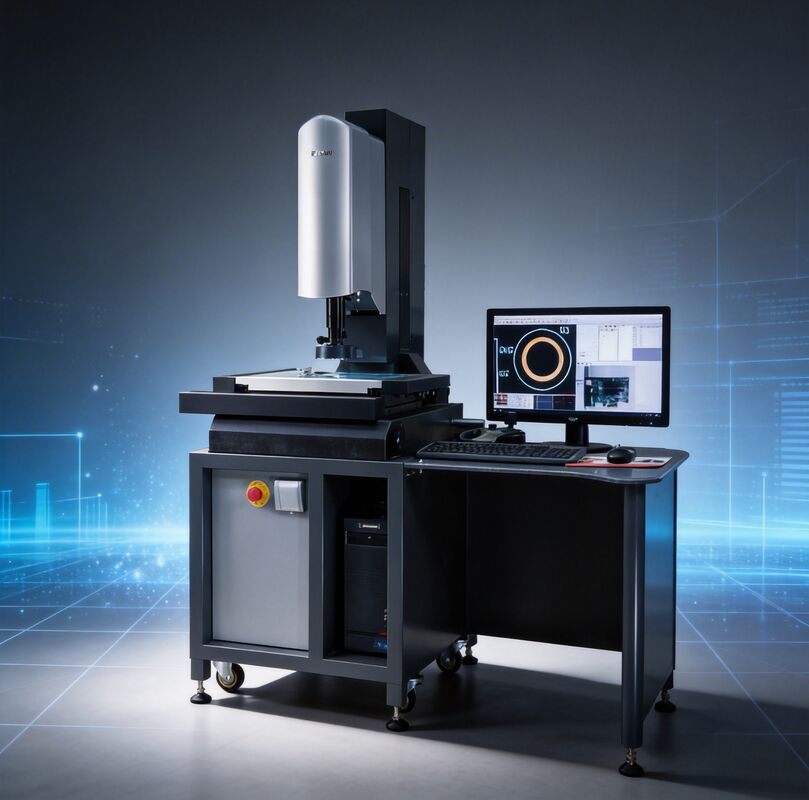

SP-3020 Mesin Pengukuran Video Visi Otomatis Dengan 3 Poros 0.01μm Skala Linier Absolute
Aplikasi Perangkat
SPARTAN 3020 Video Measuring Machine banyak digunakan dalam berbagai elektronik presisi, teknologi wafer, alat pemotong, plastik, pegas, bagian stamping, konektor, cetakan, militer,menyalin dua dimensi, gambar, pengembangan teknik, plastik logam, papan PCB, karet konduktif, metalurgi bubuk, sekrup, suku cadang jam tangan, ponsel, industri farmasi, perangkat serat optik,teknik otomotif, aerospace, universitas, lembaga penelitian ilmiah dan bidang lainnya memiliki berbagai aplikasi.
Prinsip Kerja
Ketika menempatkan benda kerja di atas meja kerja, gambarnya ditangkap dan diekspor ke komputer melalui transmisi atau memantulkan pencahayaan perangkat, kemudian dengan menggunakan fungsi perangkat lunak seperti video,mengukur bersama dengan meja kerja menerjemahkan, koordinat mengumpulkan, pengguna dapat mengambil pengukuran seperti lingkaran, garis, jarak ke benda kerja.
Spesifikasi Teknis
| Model |
SP-3020 |
SP-4030 |
SP-6050 |
| Mengukur Perjalanan ((mm) |
300x200x200 |
400x300x250 |
600x500x300 |
| Dimensi keseluruhan (mm) |
1200x720x1600 |
1250x900x1600 |
1350x1000x1850 |
| Ukuran Kaca Meja Kerja ((mm) |
339x239x10 |
439x339x12 |
648x548x18 |
| Berat (kg) |
280 |
410 |
1700 |
| beban meja maksimum ((kg) |
30 |
30 |
30 |
| Keakuratan pengukuran (μm) |
1.5+L/200 |
2+L/150 |
| Kemungkinan diulangμm) |
2 |
| Perbesar |
Optical Magnification 0,7-4,5X, Peningkatan gambar 20-125X |
| Resolusi Tampilan Poros |
00,00001 mm (0,01 μm) |
| Sistem pencahayaan |
Delapan area ke atas sumber cahaya dengan dua sistem penentuan posisi laser |
| Model Operasi |
Otomatis, dikendalikan dengan mouse, joystick atau keyboard |
| Lensa |
Automatic Zoom, fokus otomatis lensa optik koaksial |
| Sistem Penglihatan |
Kamera shutter global resolusi tinggi SONY CMOS |
Karakteristik
1.3 sumbu X / Y / Z dari Absolute Linear Scale independen diteliti dan dikembangkan, dengan resolusi hingga 0,01 μm
2. F3 presisi tinggi loop tertutup lensa zoom otomatis.
3. Motion controller dirancang khusus dari mesin pengukuran Vision menggunakan transmisi Ethernet, yang efisien dan sistem yang dapat diandalkan, dapat menyelesaikan kelemahan transmisi USB yang tidak stabil.
4. Sensor CMOS resolusi tinggi Sony dari prosesor gambar untuk memastikan gambar jelas dan tanpa noda.
5. Sumber cahaya atas menggunakan delapan area partisi sistem kontrol cahaya independen, dan elemen pemancar cahaya menggunakan LED attenuation rendah untuk memperpanjang umur kerja.
6Perangkat lunak pengukuran multi-fungsi, hasil pengukuran dapat diekspor ke DXF, Word, Excel, PDF dan format lainnya.
F3 lensa zoom otomatis loop tertutup presisi tinggi
Menggabungkan dengan presisi tinggi, resolusi tinggi skala cincin yang dikembangkan dan dirancang oleh lensa F3 Easson, penuh closed-loop umpan balik posisi, termasuk fungsi pencahayaan koaksial,kesalahan pengulangan ganda gambar yang disebabkan oleh celah transmisi gigi dihilangkan untuk meningkatkan pengulangan pengukuran secara keseluruhan.
21 Perintah Kompensasi Volumetrik
Easson Vision Measurement Machine digunakan dengan seri AR Sistem kontrol jaringan yang termasuk 21 perintah kompensasi volumetrik,dengan pembacaan encoder linear kecepatan ultra tinggi dan built-in EAD (decoder skala absolut) memungkinkan sistem seri AR untuk menggunakan skala absolut presisi tinggi AS-80., memberikan akurasi tinggi dan resolusi tinggi pengukuran.
2D / 3D MbanyakPengukuran
Easson tiga seri mesin pengukuran penglihatan dapat bekerja sama dengan UK Renishaw probe sentuhan presisi tinggi untuk pengukuran ganda 2D / 3D.Pengukuran 3D dari probe dapat dicampur dengan pengukuran 2D dari sistem pencitraanSistem koordinat yang sama digunakan untuk pengukuran 2D / 3D dalam kombinasi yang sempurna dan mudah.
