Detail produk:
|
| Nama: | Encoder Posisi Mutlak | Kata kunci: | Skala Mutlak |
|---|---|---|---|
| Aplikasi: | Mesin Milling, Bubut, Grinding, Boring | Sumber Daya listrik: | 110V - 220V, 50Hz |
| Bahasa: | 20 Pilihan | Resolusi tampilan: | 0,1µm, 0,5µm, 1µm, 5µm |
| Berat Kotor: | 3 kg | Sinyal Keluaran: | TTL |
| Cahaya Tinggi: | Optical Dro Linear Encoder Digital,Encoder Digital Linear 110V,Encoder Linear Optik 220V |
||

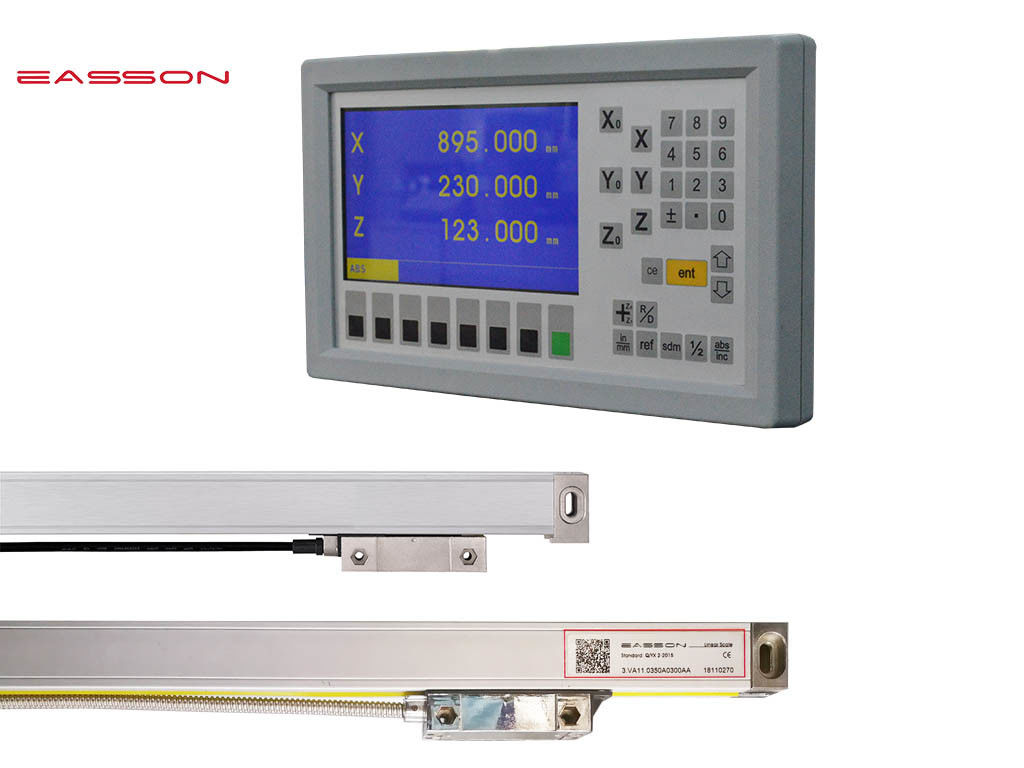

Mesin Bubut Penggilingan Easson GS30 Optical Dro Linear Digital Encoder
Encoder optik bekerja dengan menghitung tanda centang menggunakan sumber cahaya dan fotodetektor.Mereka biasanya mengubah distribusi cahaya menjadi dua sinyal listrik sinusoidal, yang digunakan untuk menentukan posisi relatif antara kepala pemindai dan skala.
Tampilan produk
Parameter Produk Pembacaan Digital
| Nomor model | EA-926 | ||
| Nomor sumbu | 2 dan 3 Sumbu | ||
| Tampilan sumbu | 0,1μm, 0,5μm, 1μm, 5μm | ||
| Masukan Sinyal | Sinyal kuadratur A / B | ||
| Rentang Tegangan | AC110 V - 220 V / 50Hz - 60Hz | ||
| Berat (kg) | 3 | ||
| Frekuensi masukan | 2 MB Hz | ||
| Keyboard Operasi | Tombol sentuh ringan | ||
| Suhu Operasional | 0℃ - 45℃ | ||
| Suhu penyimpanan | -40℃ - 55℃ | ||
| Kelembaban relatif | ≤ 95% | ||
| Input | 2 atau 3 pembuat enkode linier | ||
| Standar EMC |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
Skala Linear Optik |Skala Linear |Skala Kaca OptikSpesifikasi
| GS10 | GS11 | GS12 | GS13 | GS30 | GS31 | GS32 | GS33 | ||
| Standar Pengukuran | Skala Kaca - Periode kisi: 20μm (0,02mm) | ||||||||
| Sistem Deteksi Optik | Sistem Inframerah Transmisif: panjang gelombang 880mm | ||||||||
| Sistem Pembawa Geser | Sistem pendukung lima bantalan vertikal | Sistem pendukung lima bantalan vertikal | |||||||
| Resolusi | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| Perjalanan Pengukuran | 100-1200mm | Setiap 50mm per panjang Spek. | Setiap 50mm per panjang Spek. | ||||||
| 1300-3000mm | Tidak tersedia | Setiap 50mm per panjang Spek.hingga 500mm | |||||||
| Ketepatan | 100-450mm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm | ±8μm | ±5μm |
| 500-800mm | ±10μm | ±8μm | ±10μm | ±8μm | -- | ||||
| 1050-2000mm | ±15μm | ±12μm | ±15μm | ±12μm | -- | ||||
| 1300-3000mm | -- | -- | |||||||
| Pengulangan | 2μm (0,002mm) | ||||||||
| Histersis | 3μm (0,003mm) | ||||||||
| Perlindungan | IP 53 | ||||||||
| Sumber Daya listrik | DC 5V ± 5% | ||||||||
| Sinyal Keluaran | TTL | TTL | 422 | 422 | TTL | TTL | 422 | 422 | |
Dimensi Instalasi
Seri GS10 / GS11 / GS12 / GS13 (panjang pengukuran dari 50 hingga 1000mm)
Seri GS30 / GS31 / GS32 / GS33(mengukur panjang dari 50 sampai 500mm)
DSUB 9PIN
| PIN | TTL | 422A | ||
| Sinyal | Kabel | Sinyal | Kabel | |
| 1 | —— | —— | SEBUAH- | Kuning |
| 2 | 0V | Oranye | 0V | Putih |
| 3 | —— | —— | B- | Merah |
| 4 | GND | GND | GND | GND |
| 5 | —— | —— | R- | Hitam |
| 6 | SEBUAH | Kuning | SEBUAH | Hijau |
| 7 | 5V | Merah | 5V | Cokelat |
| 8 | B | Hijau | B | Biru |
| 9 | R | Cokelat | R | Abu-abu |
Kalibrasi Laser 100%.
Semua enkoder linier Easson diperiksa dan dikalibrasi oleh interferometer laser untuk memastikan akurasi pengukuran produk.
Laporan Akurasi
